描述：

設備名稱

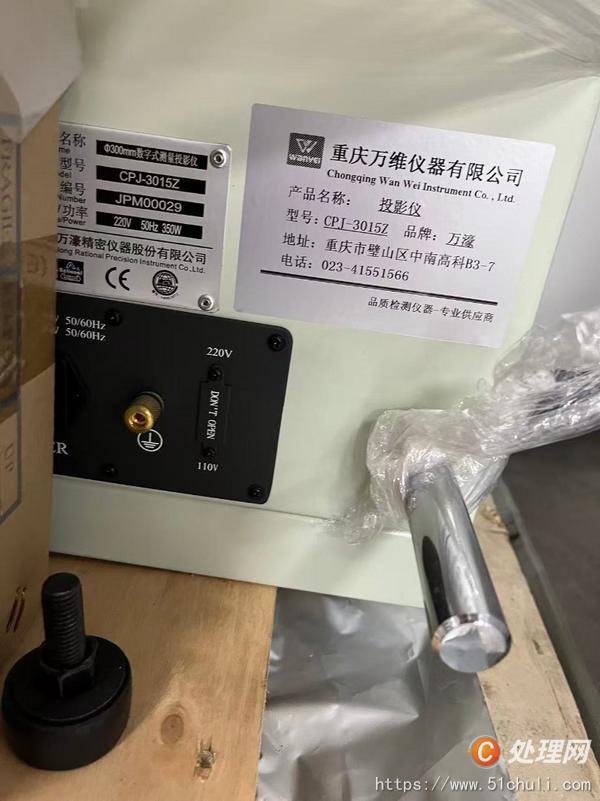

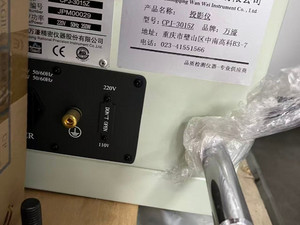

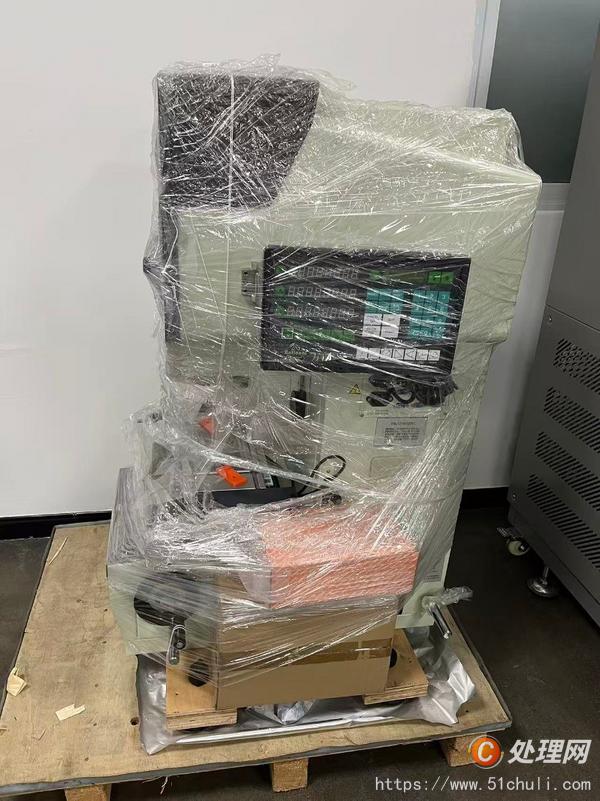

萬濠 CPJ-3015Z 數字式測量投影儀(立式輪廓投影儀),品牌:萬濠(Rational)。

核心信息

規格:投影屏幕直徑 Φ300mm,工作臺行程 150×50mm。

用途:將工件輪廓放大投影在屏幕上,用來檢測五金件、模具、端子、螺紋、沖壓件的外形尺寸、輪廓、角度、公差。

配置:自帶數顯光柵尺,可直接測量長度、角度,配合數據處理器直接讀取數值。

供電:220V,功率 350W。

適用行業

精密五金、電子端子、塑膠模具、齒輪、刀具、沖壓零件、光學零件的輪廓尺寸檢測。

坐標測量精度(X/Y 軸,CPJ-3015Z)

數顯分辨率:0.5μm(0.0005mm)廣東萬濠

示值誤差:

E1XY =(3+L/50) μm(L 為被測長度,單位 mm)

舉例:

測量長度 L=50mm,誤-差 = 3+50÷50=4μm=0.004mm。

二、角度精度

角度顯示分辨率:1′(角分)

角度測量誤差:≤5′

三、輪廓光學精度

透射光下輪廓成像測量誤-差<0.08%

四、行程補充

X 軸:150mm,Y 軸:50mm。
