描述：

一、基礎信息

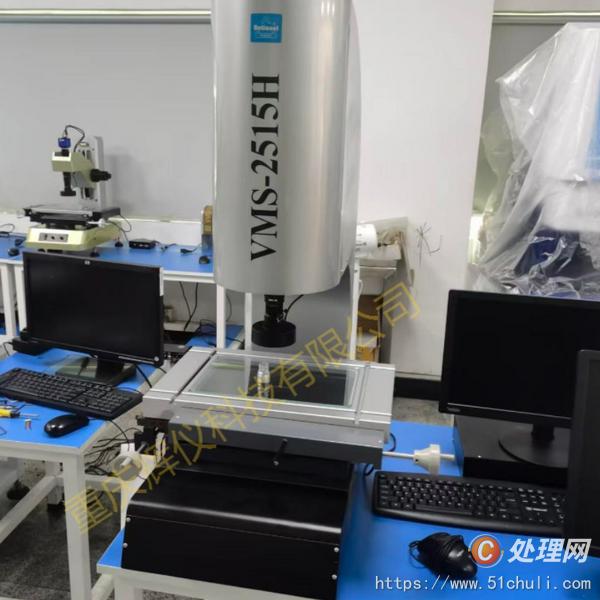

品牌型號:萬濠 Rational VMS-2515H;

測量行程:X 軸 220mm、Y 軸 120mm、Z 軸 150mm;

設備組成:主機機身、高清 CCD 攝像鏡頭、上下 LED 環形光源、伺服驅動工作臺,配套電腦 + 專用 QMS3D 測量軟件。

二、核心作用(精密尺寸檢測)

通過光學放大成像,電腦自動抓取工件輪廓,微米級精度測量二維幾何尺寸,可選配測頭實現 2.5 次元高度測量:

可測:長寬、半徑、直徑、孔距、角度、圓弧、平行度、垂直度、同心度等形位公差;

自動功能:自動尋邊、自動對焦、批量程序檢測、SPC 數據統計,適合大批量零件質檢。

三、適用行業

模具、精密五金、電子元器件、PCB 線路板、塑膠外殼、沖壓件、鐘表、醫療器械、手機配件等精密制造行業,用于來料檢驗、制程檢測、成品尺寸全檢。

四、設備優勢

三軸伺服電機,自動跑程序,批量測量效率遠高于手動影像儀;

亞像素細分算法,邊緣識別精度高,微小零件測量穩定;

上下雙 LED 光源,透明 / 不透明工件都能清晰成像;

配套專業測量軟件,可導出 CAD 圖紙、檢測報表,方便品質管控存檔。
