描述：

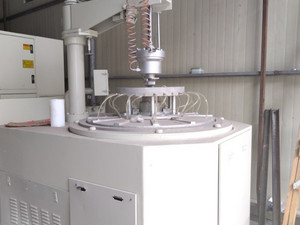

單面平面研磨機

設備只有一個研磨盤(下盤)作為主運動盤,做旋轉運動。

工件通過夾具或吸盤固定在研磨頭(或保持架)上,研磨頭帶動工件以設定的壓力壓向研磨盤表面。

研磨過程中,工件既隨研磨頭公轉,又可自身自轉,與研磨盤上的研磨液(含磨料)產生相對摩擦,實現單面的精密研磨。

適用于非對稱工件或只需單面加工的場景,如光學棱鏡、精密模具單表面等。

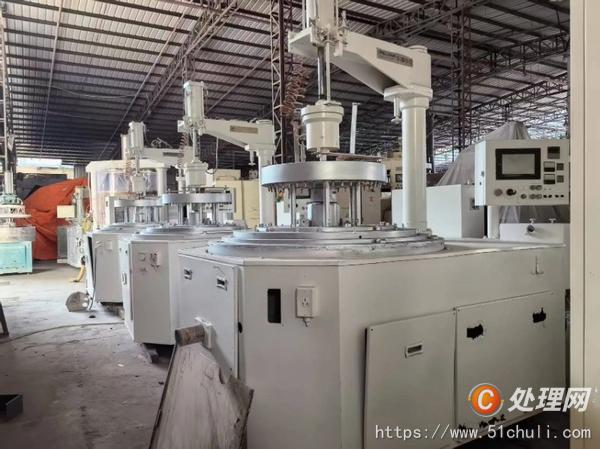

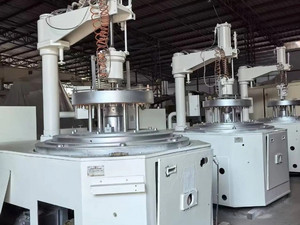

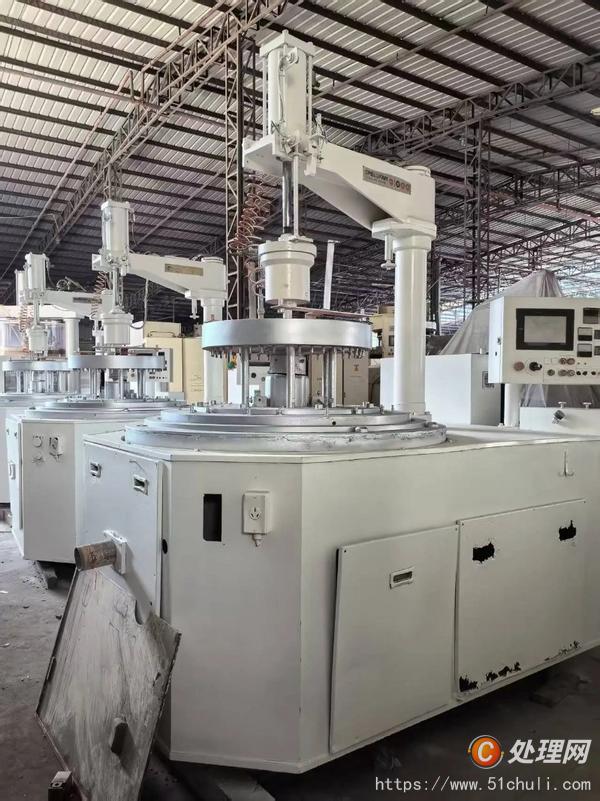

雙面平面研磨機

配備上、下兩個研磨盤,通常下盤主動旋轉,上盤可調節壓力并隨動或反向旋轉。

工件放置在行星式保持架(游星輪) 內,保持架在太陽輪和內齒圈的驅動下,帶動工件做公轉 + 自轉的復合運動。

工件上下表面同時與研磨盤,通過磨料的切削作用實現雙面同步研磨,加工效率高,且能保證極高的平行度。

適用于薄脆、對稱工件,如硅晶圓、光學玻璃鏡片、陶瓷基板、手機鏡頭鏡片等。
