描述：

主要特點

獨立采樣器偏移校正技術保證簡便地反嵌夾具和探頭

雙通道(80E11X1 除外)

精密微波連接器(3.5 mm、2.92 mm、2.4 mm 和 1.85 mm)

探頭支持

應用

適用于串行數據應用的阻抗檢定和 S 參數測量

高級抖動、噪聲和 BER 分析

通道和眼圖仿真及基于測量的 SPICE 模型

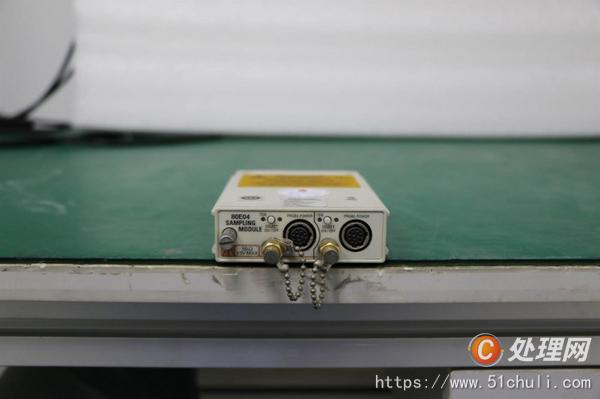

80E10B、80E08B 和 80E04 是雙通道時域反射計 (TDR) 采樣模塊,其中,80E10B 最多可提供 12 ps 入射上升時間和 15 ps 反射上升時間(80E08B 最多可提供 18 ps 入射上升時間,80E04 最多可提供 23 ps 入射上升時間)。這些模塊的每條通道都可以產生可在 TDR 模式下使用的快速階躍,而且,采樣模塊的采集部分會監測入射階躍和任何反射能量?？瑟?dú)立選擇每條通道階躍的極性。這允許在對隔離線進行獨立測試的同時,對兩條耦合線進行差分或共模 TDR 測試或 S 參數測試。每條通道獨立產生階躍實現了真正差分測量,從而確保了差動設備的測量精度。
