描述：

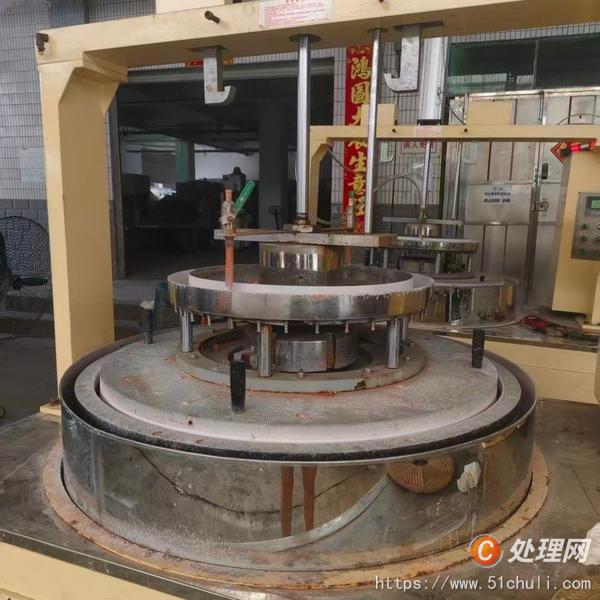

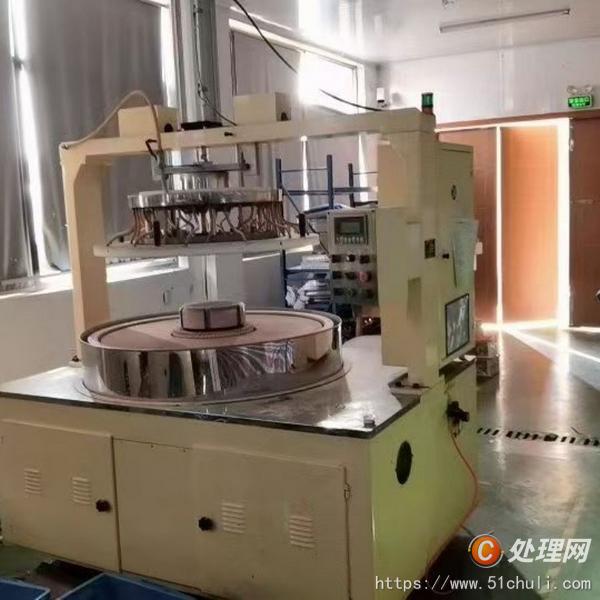

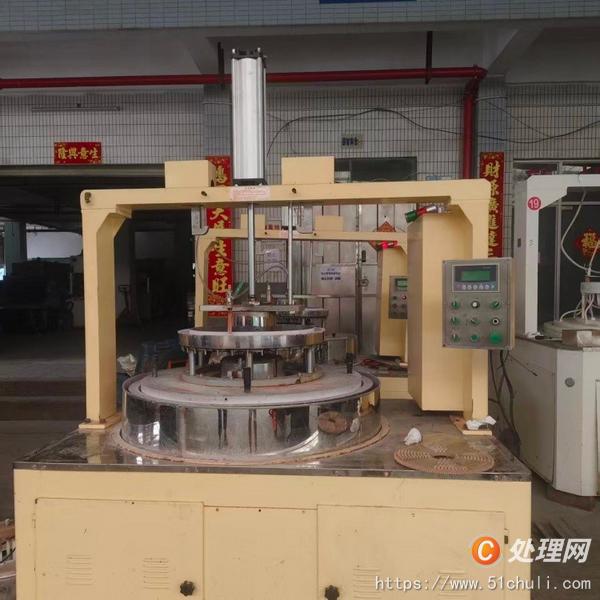

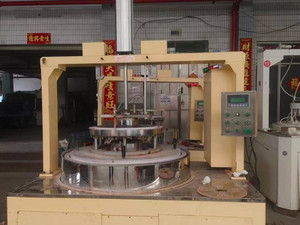

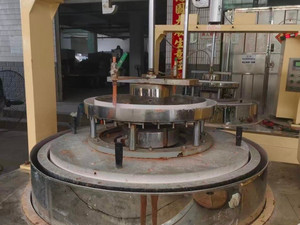

中航 14B(江西中航 14B)是一款 10 寸級雙端面研磨 / 拋光機,主打硬脆材料雙面高精度加工,在光學、半導體、陶瓷等行業應用廣泛,二手保有量大、性價比高。

一、核心參數(典型配置)

研磨盤尺寸:φ1000×φ384×40mm(鑄鐵)

最大加工直徑:φ336mm;工件厚度:0.3–35mm

游星輪:6 片;規格 Z=154/DP12,節圓 φ325mm

轉速:下盤 0–50rpm(變頻),太陽輪 4–30rpm

驅動功率:主電機 7.5kW,游星輪 1.5kW,總?cè)萘俊?.1kW

加工精度:平面度 / 平行度可達 ±0.005mm

壓力:最大加載約 600kg(氣缸加壓)

尺寸 / 重量:約 1.8×1.26×2.5m,重約 3.6 噸

二、結構與原理

機架:龍門式結構,剛性強、負載穩定性好。

驅動:上盤、下盤、太陽輪獨立變頻驅動,啟停 / 換向平穩,減少薄脆工件崩裂風險。

傳動:游星輪采用柱銷齒傳動,無沖擊、壽命長;工件在上下盤間做行星運動,雙面同時均勻研磨。

加壓:氣缸施壓,壓力可調;上盤帶安全鎖,維修 / 擺片防意外下墜。

此貼長期有效，聯系我時，請說明是從處理網看到的。
