描述：

設備全稱:JACKAL 自動轉塔 CCD 電腦型顯微維氏硬度計

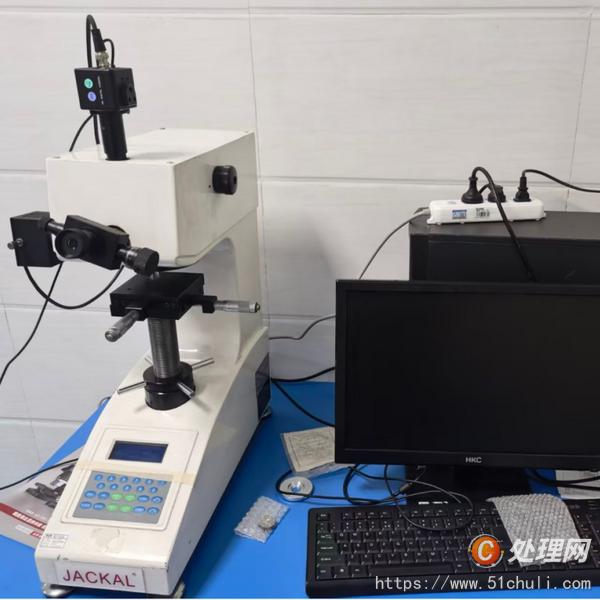

一、整體組成

硬度計主機(左側白色主體)

品牌 JACKAL,帶數字按鍵操作面板、升降絲桿、XY 精密載物臺;

內置自動轉塔機構,可自動切換物鏡與金剛石壓頭;

頂部搭載 CCD 工業相機,可把壓痕畫面實時傳輸?shù)诫娔X。

數據處理系統(右側)HKC 顯示器、鍵盤、鼠標、工控主機,配套硬度測量軟件,實現壓痕自動識別、硬度自動計算、數據保存、報表導出。

二、核心作用

用來測量微小區域、薄層材料的維氏硬度(HV),是精密質檢、材料實驗室常用設備:

金屬熱處理層:滲碳、氮化、淬火硬化層硬度梯度檢測;

各類鍍層 / 涂層:電鍍層、氧化膜、PCB 金屬薄鍍層;

薄片與微小零件:銅鋁薄帶、芯片、刀具刃口、微型緊固件;

非金屬硬脆材料:陶瓷、玻璃、硬質合金、寶石。

三、測試原理

用金剛石正四棱錐壓頭施加精準微小載荷,在樣品表面壓出菱形微小壓痕;相機采集壓痕圖像后,軟件自動測量兩條對角線長度,換算輸出維氏硬度值,以此判斷材料耐磨、抗變形能力。
