描述：

設備結構

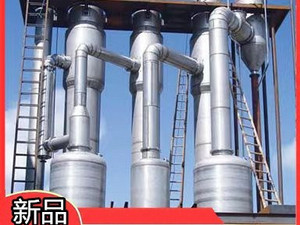

蒸發器主體:通常由多個串聯的蒸發器組成,如三效蒸發器就有三個蒸發器單元。每個蒸發器包括加熱室和蒸發室。加熱室一般采用列管式換熱器結構,通過蒸汽或其他熱媒來加熱污水;蒸發室則是污水蒸發產生蒸汽的空間,其頂部通常設有除沫裝置,以防止液滴隨蒸汽帶出。

蒸汽管道和冷凝管道:蒸汽管道用于將前一效蒸發器產生的二次蒸汽輸送到下一效蒸發器的加熱室,形成蒸汽的多級利用。冷凝管道則用于收集和輸送蒸汽冷凝后的液體,這些液體可能會被回收或進一步處理。

真空系統:由真空泵、真空罐等組成,用于維持整個蒸發器系統的真空環境。真空泵不斷抽出系統中的不凝性氣體和少量水蒸氣,確保蒸發器內的真空度穩定。

進料系統和出料系統:進料系統包括污水泵、流量計、調節閥等,用于精確控制污水的進料量和進料速度。出料系統主要用于排出濃縮后的污水或固體殘渣,其結構和材質根據濃縮物的性質而定。

儀表和控制系統:配備溫度傳感器、壓力傳感器、液位傳感器等儀表,用于實時監測蒸發器各個部分的運行參數。控制系統根據這些參數來調節蒸汽流量、污水進料量、真空度等,確保裝置的穩定運行和處理效果。
