描述：

全鈦材三效2噸強制循環蒸發器 全面講解

一、設備核心參數與定義

? 型號規格:三效、每小時蒸發量2噸(即每小時可蒸發2噸水分)

? 核心材質:全鈦材(通常為TA2/Gr2純鈦),區別于普通304/316L不銹鋼

? 設備類型:強制循環式多效蒸發器,專為高腐蝕、易結垢、高鹽/高固含物料設計

二、核心結構拆解

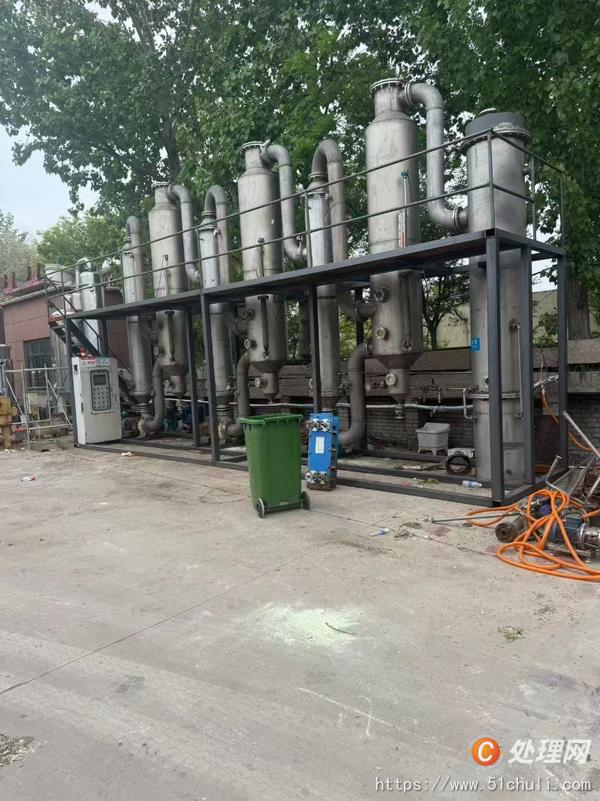

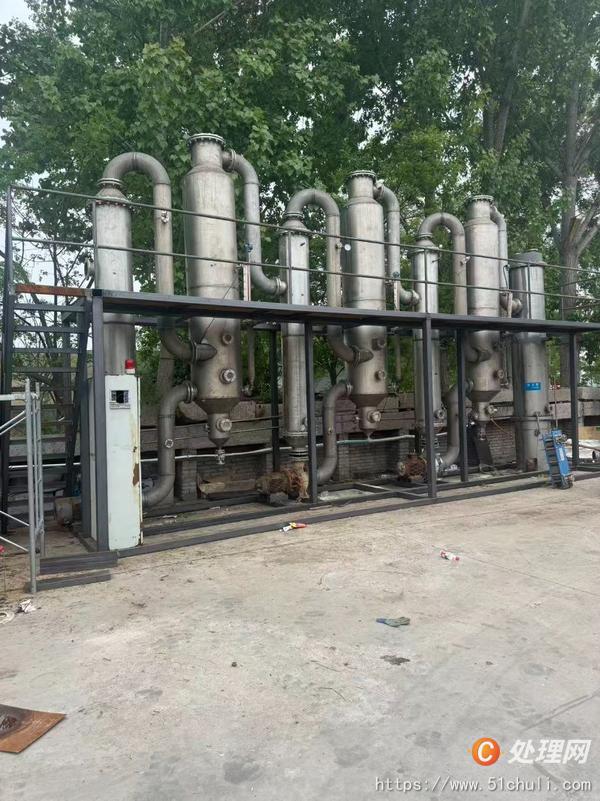

這套設備是典型的撬裝式三效強制循環蒸發器,核心結構分為5大系統:

1. 三效串聯蒸發單元:3組獨立的加熱室+分離室(圖中3組大型鈦材罐體),是蒸發的核心主體

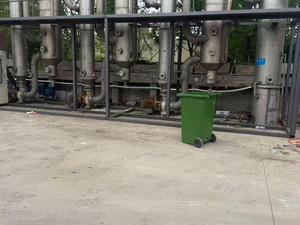

2. 強制循環系統:每效配套強制循環泵(圖中罐體下方的泵體),驅動物料以2-5m/s的高速在管路內循環

3. 管路與閥門系統:全鈦材連接管路、工藝閥門,實現物料/蒸汽的輸送與控制

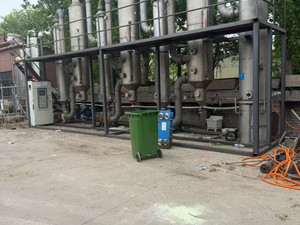

4. 真空與冷凝系統:末效冷凝器、真空機組(圖右側藍色板式換熱器為冷凝器),維持系統負壓
