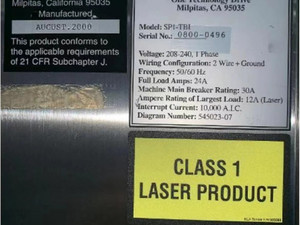

描述：

最小檢測尺寸:

在高靈敏度(HS)模式下,斜入射(DWO 通道)可檢測小至0.060 μm(60 nm)的顆粒缺陷,垂直入射(DWN 通道)靈敏度為0.083 μm。對于光滑表面(如裸硅),這一指標可穩定達到**±0.05 μm**的精度。

缺陷類型覆蓋:

支持顆粒、劃痕、霧度(Haze)、晶體原生凹坑(COP)等多種缺陷類型檢測,尤其擅長識別透明薄膜下的隱藏缺陷(如氧化層下顆粒)。

光學配置:

采用 ** 三光束照明(TBI)** 技術,包含四個獨立通道:

DWO(暗場寬通道斜入射):優化光滑表面顆粒檢測

DNO(暗場窄通道斜入射):增強微小缺陷對比度

DWN(暗場寬通道垂直入射):適用于機械劃痕與滑移線檢測

DNN(暗場窄通道垂直入射):高精度表面形貌分析
